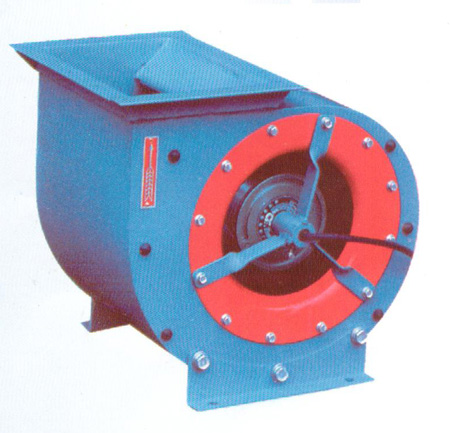

此风机是一种变转速,低噪声离心通风机,它是由先进的气动结构的叶轮，对数螺旋形机壳，可调速的内装外旋电机，圆弧形进风口等部件组成。机组能实现无级变速（0~100％），并具有结构新颖紧凑、振动小，使用调节方便等特点。
用途：作一般工厂，建筑物的室内通风，既可输入，也可输出，可变风量。
条件：输送气体种类为空气和其他不自然的、对人体无害的气体，不许含粘性物质，含尘及硬质颗粒物在150mg/m3以下。
型式：机号有№2.5、3 、3.5 、4、 4.5五种，左右两旋向，出风角度有0°、90°、180°，可调，订货时须注明。
结构：由叶轮、机壳、进风品和电机组成。
⑴叶轮——由72个前向薄板圆弧形叶片与轮盘，轮盖铆接而成。均铝板制成，经动平衡校正。
⑵机壳——钢板焊接式整件结构。
⑶进风口——装于风机两侧，与轴线平行截面为流线型。
⑷电动机——电机转子不动，叶轮装于电机外壳上，由外壳旋直接驱动，由于电动机采用软特性，能借助于三相调节压器，均匀调节风机转速，适应所需。
|
机 号
№ |
转 速
r/min |
风 压
Pa |
风 量
m3/h |
风口方向 |
电 机 |
传动方式 |
重 量
kg |
长×宽×高 |
|
型 号 |
功 率 |
|
2.5
3
3.5
4
4.5 |
900
920
900
860
910
900
920
920 |
196
240
294
343
392
549
637
725 |
1600
2000
2800
4000
5000
7200
8600
12000 |
左右0°、90°、180° |
|
0.25
0.37
0.55
0.8
1.1
1.8
2.2
4 | |
