9-04.9-06型高压小流量离心鼓风机

1.用途   为适应我国电力设备发展的需要，我们开发了9-04、9-06系列高压小流量离心鼓风机，并成功地应用在新北热电厂及盘锦油田。该鼓风机适用于电站、石油、环保、养殖、冶金、炼铁、化工系统。介质温度一般不超过50℃(最高不超过80℃),介质中所含尘土及硬质颗粒不大于150mg/m³。
    2.形式   该鼓风机为单吸人式，9-04有No6.3D、7.1D、8C、9D、10D、11.2D、12.5D、5.6C、6.3C、7.1C、8C共11个机号；9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7个机号。
    通风机可制成右旋和左旋两种形式，从电动机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；逆时针旋转者称左旋风机，以“左”表示。
    风机的出口位置以机壳的出口角度表示，“左”、“右”均可制成0^o、90^o、180^o共三种角度。
    风机的传动方式为C式和D式两种。
    3.结构特点   该鼓风主要由叶轮、机壳、进风口、底座、传动组组成。
    1) 叶轮；9-04型风机长短叶片共40片；9-06型风机长短叶片共36片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正，故运转平稳。
    2）机壳；用普通钢板焊接成蜗形壳整体。
    3）进风口；做成收敛式流线型的整体结构，用螺栓固定于前盖板组上。
    4）传动组；由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱为整体结构，用滚动轴承，用轴承润滑脂润滑。两侧盖处装有可拆密封圈。
    4.性能与选择

    5.外形及安装尺寸

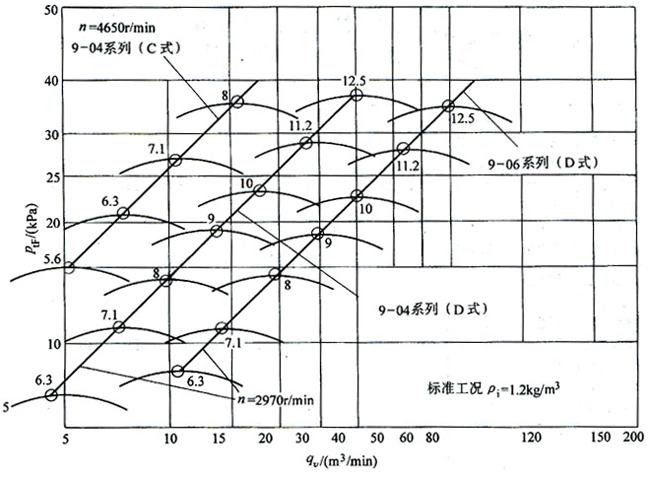

9-04和9-06系列离心鼓风机性能选择曲线

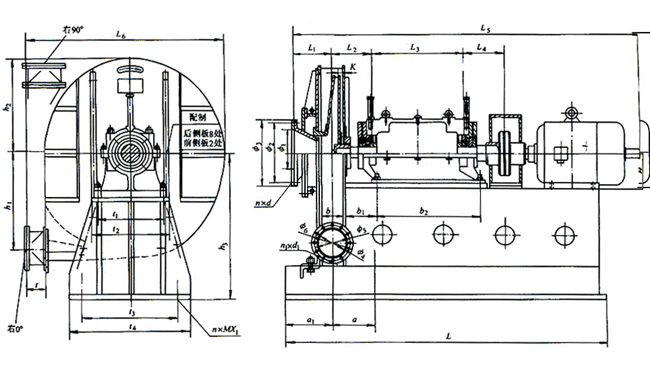

9-04和9-06系列离心鼓风机外形及安装尺寸图
