FWS-85-6型屋顶离心通风机

屋顶风机有FWS-85-6型离心式风机，FDW-87-3型离心式低噪声风机，FDW-87-4型离心式变速风机，KT-L1型离心式变速风机，FWT4-85型离心式风机，DFW-85型屋顶风离心通风机。

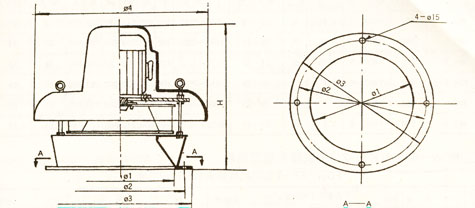

项目 数据 机号	转速 (转/分)	电机			全压 mmHg	流量 (立方米/时)	安装、外形及基础尺寸						噪声 dB(A)	重量 (公斤)
		型号	功率kw	安装形式			φ1	φ2	φ3	φ4	H	L
No3.6	1450	Y801-4	0.55	B5	15-20	1470-2530	360	465	510	680	560	530	56	40
No4	1450	Y802-4	0.75	B5	22-28	2250-3470	400	510	550	680	580	570	58	45
No4.3	1450	Y90S-4	1.1	B5	32-39	3210-4940	430	555	600	800	660	620	61	60
No4.6	1450	Y90L-4	1.5	B5	37-41	4460-6875	460	585	630	800	690	650	64	65
No4.9	1450	Y100L-4	2.2	B5	43-49	5950-9160	490	615	670	860	730	680	67	75
No5.3	1450	Y100L-4	2.2	B5	46-56	8530-11800	530	660	710	860	770	730	70	80

项目 数据 机号	转速 (转/分)	电机			全压 mmHg	流量 (立方米/时)
		型号	功率kw	安装形式
No3.6	960	Y801-6	0.55	B5	10-15	970-1680
No4	960	Y801-6	0.55	B5	15-21	1490-2300
No4.3	960	Y802-6	0.75	B5	21-28	2130-3270
No4.6	960	Y90S-6	1.1	B5	25-29	2950-4550
No4.9	960	Y90S-6	1.1	B5	29-35	3940-6060
No5.3	960	Y90L-6	1.5	B5	31-41	5650-7810

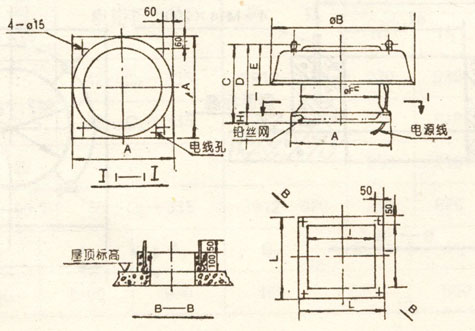

机号	叶轮直 径(mm)	转速 (r/mim)	功率kw	不同静压下的风量(m3/h)			噪声(dB)
				5mmH20	10mmH20	15mmH20
2.5	250	1450	0.06	927	740	432	49
3	300	1450	0.09	1784	1120	840	50
3.5	350	1450	0.12	2930	2010	1130	52
4	400	1450	0.25	4800	3920	2710	53
4.5	450	1450	0.55	8431	6870	5810	55
5	500	1450	0.55	9300	8024	7430	58
5.5	550	1450	0.75	14530	9763	8740	58
6	600	960	0.75	16052	13740	10420	56
7	700	960	1.5	20350	18330	15400	59
8	800	960	1.5	25200	23500	20370	59
9	900	720	2.2	25200	26500	22700	65
10	1000	720	2.2	34340	33430	24350	74
