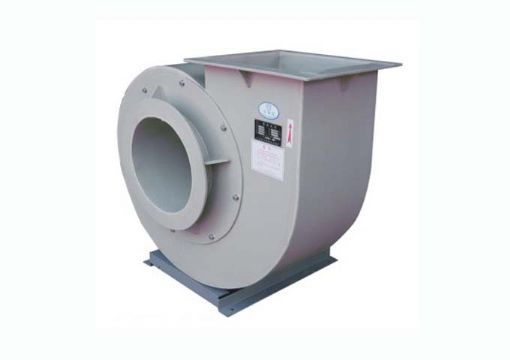

F4-57型耐腐蚀离心风机

F4-57型耐腐蚀离心风机 该系列风机适于输送各种腐蚀气体，输送介质温度不高于50℃，气体含尘浓度不大于150mg/m³。 形式 1）本风机为单吸入风机，机号有No.3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14等共14个机号组成。 2）本风机可制成逆旋式或顺旋两种形式，从电动机一端正视，如叶轮按顺时针方向旋转称顺旋风机，以顺表示；反之，称逆旋风机，以逆表示。 3）风机的传动方式为D式 4）对于其他形式，可专门设计 结构特点:F4-57型风机主要由机壳、进风口、叶轮、传动组、防漏盖、档气片、底座等组成。 1） 机壳 由耐腐材料制成的蜗形或多边形壳体 2） 进风口 由耐腐蚀材料焊接而成，带有挡风圈 3） 叶轮 由耐腐蚀材料焊接而成的整体，12片后向双圆弧单板叶片，与轮盖、轮盘组成，并经动、静平衡校正，具有良好空气动力性能，运行平稳可靠。 4） 传动组 由轴承箱、轴承、主轴、联轴器等组成。
