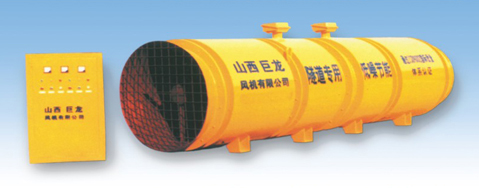

隧道施工专用风机

http://www.nhfan.com 阅读3566次

一、 风机的用途SFD多级变速风机是处于目前国内先进水平的并与我国隧道风参数合理匹配的隧道施工专用风机。由于配用多级调速电机,叶片角度可调,所以适应能力强,尤其适用于铁路、公路、人防、水利水电等工程中超长、超大型隧道的施工。
二、 风机的特点1、 高效率:SFD多级变速隧道施工风机设计精良,工艺先进,其叶片采用三元流体设计,呈机翼扭曲型,全钢结构,角度可调,所以风机的高效工况域面积大,使运行的风机永远处于高效的工作范围内。2、 低噪声:SFD变级多速隧道施工风机的一、二级电机相对旋转,在增加了风机压力的同时又理顺了空气流动的方向,降低了空气摩擦声,加之机壳采用多孔消音板加特殊吸声材料,所以整机运行噪声控制在85分贝以下(比A声级在35分贝以下),噪音污染得到明显改善。3、 节能耗:多级变速风机在隧道施工中可有三个速度使用:前期600m以内低速运转,耗能是总装机功率的1/6;1500m以内中速运转,耗能是总装机功率的1/3;超过1500m使用高速运转,一台风机相当于三台不同功率的风机使用,节能效果非常显著。4、 易维修:由于风机由两级非铝叶片组成,中部可分离,为拆卸、修理及叶片调整带来了方便。
三、 工作原理
SFD多级变速隧道施工风机一、二级均配用三速电机,可根据不同需求选用不同档速。它是利用流体的相似法则,即风机的流量与风机转速成正比,风机的压力与转速的平方成正比。通过改变一、二级电机的转速达到节能效果。因对旋风机进气端的一级叶轮压力较低,出口端的二级压力较高,消耗功率也高,因此风机的一二级叶片数不同,一级多,二级少,且二级叶片安装角度小。为了避免一、二级叶轮气流脉动的互相叠加,要示在旋转过种中,一、二级叶轮只能有一对叶片重合为宜,使两级叶片能最佳协调工作以使两级流动相似,损失相同,使两级叶轮的负荷相平衡一致。两级叶轮相距很近,相对旋转,一级叶轮为顺时针方向旋转,二级叶轮为逆时针方向旋转,空气由集风罩进入一级叶轮获得能量后,直接进入二级叶轮经增压后排出。二级叶轮的作用,除增加气流能量外,还兼备了其他类型轴流式通风机中静导叶的功能,在获得导向整直圆周方向速度份的同时,即理顺了气流的冲击,增加了气流的能量,同时也降低了噪音,噪声一般在85dB(A)以下。
SFD多级变速隧道施工风机的性能参数表 风机型号档速转速 r/min 风量范围 m3/min 风压范围 Pa 高效风量 m3/min 最高点功率 kw 电机功率 kw SFD-III-No.10 (4、6、8级) 高速 1450 750-1450 600-3500 1250 68 2×37 中速 980 540-1150 275-1600 850 21 2×12 低速 740 410-780 200-910 640 9 2×5.5 SFD-III-No.11 (4、6、8级) 高速 1450 1150-1950 900-4200 1600 105 2×55 中速 980 780-1350 410-1920 1100 32.4 2×17 低速 740 590-1020 235-1100 820 13.9 2×8 SFD-III-No.12.5
(4、6、8级) 高速 1450 1600-2850 1300-1500 2400 208 2×110 中速 980 1080-1930 600-2510 1620 64.2 2×34 低速 740 820-1485 340-1430 1220 27.6 2×16
SFD多级变速隧道施工风机的外形尺寸及重量
